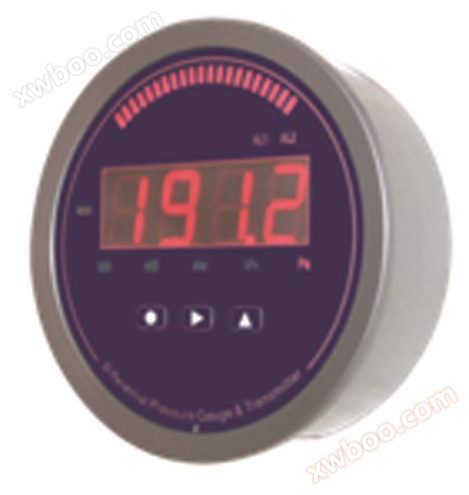

Stanów ZjednoczonychINGENINST IGNGD serii ciśnieniomierzy / przełączniki / nadajniki różnicowe, to uaktualniona alternatywa dla serii produktów IGNGS, która nie ma martwej strefy przełącznika dla produktów IGNGS, dokładność zwiększona z 2,5% do 1% pełnego zakresu i lepsza szybkość reakcji przełącznika.
Produkty IGNGD wykorzystują technologię mikroelektromechaniczną i cyfrową, która może jednocześnie mieć trzy funkcje: miernik ciśnienia różnicowego, przełącznik ciśnienia różnicowego i nadajnik ciśnienia różnicowego. Całkowita konstrukcja jest niezawodna i trwała.Produkty z serii IGNGD, z trzema przyciskami dotknięcia, mogą osiągnąć kalibrację zerową, przełączanie jednostki, ustawienie przekaźnika, ustawienie czasu odpowiedzi, kalibrację zasięgu / sygnału i inne funkcje, a także posiadają dwa zestawy przełączników alarmowych oraz wskaźniki alarmowe LED.

:: Cechy produktu ::

● Zastosowana technologia mikroelektromechaniczna, trwała
4-bitowy wyświetlacz cyfrowy, czysty i łatwy do odczytu
● Z przełącznikiem lub dzwonieniem, wolne ustawienie alarmu niskiego, niskiego, wysokiego, wysokiego itp.
Można wymieniać pięć jednostek: Pa, kPa, in w.c., mm w.c., mbar
● Z zerowym punktem i regulowalnym zasięgiem, regulowalnym czasem odpowiedzi 0,5-30S
● Z funkcją wyjścia nadajnika i można uaktualnić do bezprzewodowego transmisji danych

:: Typowe zastosowanie ::

IGNGDProdukty są szeroko stosowane do pomiaru ciśnienia różnicowego w pomieszczeniach czystych; pomiar ciśnienia ujemnego w piecu; Pomiar ciśnienia wejściowego i wyjściowego ventilatora; Pomiar ciśnienia różnicowego przed i po filtrach wysokich, średnich i nieefektywnych. Może być również stosowany w takich zastosowaniach przemysłowych jak kontrola stosunku powietrza do gazu podczas spalania i automatyczne sterowanie zaworami, a także do alarmów monitorujących ciśnienie krwi i oddechowe w urządzeniach służby zdrowia, a także laboratoriach i instytucjach badawczych związanych z ciśnieniem różnicowym.

:: Wskaźniki wydajności ::

Medium:Powietrze, gazy nieppalne, niekorozyjne, przeciwwibracyjneNiewrażliwość na wilgotność/pył/olej
Wielkość produktu:0-60Pa, 0-125Pa, 0-250Pa, 0-500Pa, 0-1kPa, 0-2kPa
0-5kPa、0-10kPa， Opcjonalne pomiary pozytywne i ujemne, inne pomiary są również dostępne
Dokładność:± 1% FS
Długoterminowa stabilność:± 0,5% FS / rok
Ciepłe pływanie:＜0,05% FS / ℃ (punkt zero), <0,08% FS / ℃ (pełny zakres)
Temperatura środowiska:-20～85℃
Temperatura środowiska:-7～60℃
Przeciśnienie:Ciśnienie przeciążenia5 razy pełny zasięg (minimum 1 kPa), 10 razy pełny zasięg ciśnienia niszczenia
Połączenie procesu tabeliPodłącz:Wysokie i niskie ciśnienie1/8 "gwint stożkowy, dwa zestawy (z boku i z tyłu)
Materiał obudowy:Aluminium odlewane,Panel PC
Wyświetlanie i sterowanie:4-bitowa 0,8-calowa wyraźna czerwona rurka cyfrowa z 3 dotknięciami przycisków sterowania
Czas odpowiedzi:0,5-30S regulowane
Zasilanie:15-28V AC 15-36V DC
Wyjście przełącznika:2 SPST lub 1 buzner
Pojemność kontaktu przełącznika:250VAC@3A 30VDC@3A
Wyślij wyjście:Symulacja:0-10V/trójprzewodowy 4-20mA lub cyfrowy: RS485/Modbus
Obciążenie wyjściowe:≤500Ω (typ prądowy), ≥2KΩ (typ napięcia)
Poziom ochrony:IP65
Całkowita waga:340g
CelowyPrzyłączniki:Średnica wewnętrznaWąż 5mm 1,5m, zestaw śrub, uchwyt montażowy 3
Rozmiary i sposób instalacji:Możliwość montażu płaskiego lub wbudowanego: otwarty ¢114 mm okrągłe otwory, grubość 38 mm, wstawienie tabeli do okrągłego otworu i zamocowanie śrubą, zerowanie, dostosowanie ustawień przełącznika, ciśnienie przewodnicze.
