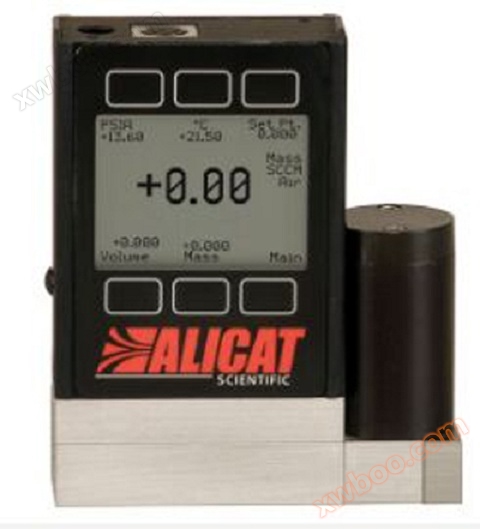

Stanów ZjednoczonychStandardowe kontrolery przepływu masy z serii ALICAT 21 wykorzystują opatentowaną technologię wewnętrznej kompensacji różnicy ciśnienia warstwowego, dzięki czemu gaz utrzymuje ruch warstwowy w dużych przepływach. Wbudowany czujnik ciśnienia absolutnego i temperatury w pełni kompensuje różnicę pomiędzy przepływem objętościowym a przepływem masowym spowodowanym ciśnieniem i temperaturą oraz poprawia standardowe warunki pracy użytkownika. Wszystkie kontrolery przepływu masy Alicat posiadają certyfikat kalibracji NIST.

Cyfrowe przepływomierze masy z serii 21 firmy Alicat umożliwiają szybkie i precyzyjne pomiar i kontrolę przepływu masy, przepływu objętości, ciśnienia oraz wyświetlanie temperatury gazu w różnych sytuacjach pomiaru przepływu. Urządzenie wykorzystuje szybki i stabilny zawór elektromagnetyczny wysokiej jakości oraz zoptymalizowaną regulację PID, która może osiągnąć prędkość kontrolowaną 100ms i utrzymać dobrą stabilność, a także produkty do obniżenia ciśnienia o bardzo niskim poziomie do wyboru.

Cechy produktu：

• Produkty cyfrowe
Wyświetlacz wieloparametrowy i wyjście: temperatura, ciśnienie, przepływ itp.
Kontrola wieloparametrowa, takich jak przepływ objętości, przepływ masy i ciśnienie
Standardowo dostępne są trzy moduły sterowania: cyfrowe, analogowe i lokalne
Wysoka dokładność: lepsza niż 0,5%
Wysoki stosunek 200:1
Szybki czas odpowiedzi: zaledwie 100ms
Wbudowane 98 gazów
Możliwość kalibracji mieszanin gazowych w miejscu i przechowywania 20 mieszanin gazowych

Parametry techniczne：

Wymagania medialne: gaz niekorozyjny, czysty i suchy

Rodzaj mediów: Wbudowany98 gazów, patrz tabela kompatybilności z tyłu

Wszystkie gazy wbudowane w jednym urządzeniu, użytkownik może wybrać je na miejscu

Zasięg: od0-0.5SCCM do 0-5000SLPM (zapytaj o szczegóły)

Wskaźnik wielkości:200:1

Maksymalny ruch wyświetlania:102,4%FS

Wyświetlacz: jednocześnie wyświetla przepływ masy, przepływ objętości, ciśnienie i temperaturę

Dokładność:± (0,8% RD + 0,2% FS), odczyty RD FS - pełny zakres

Wysoka dokładność:± (0,4% Rd + 0,2% FS), opcjonalnie

Tylko w zakresieWyposażenie 5SCCM-500SLPM

Powtarzalność:± 0,2% FS

Zerowe przesunięciePełny zasięg: 0,02% F.S / ºC / Atm

Czas podgrzewania:<>

Czas odpowiedzi:100ms (regulowalny)

Określenie warunków pracy:Ciśnienie izolacyjne w temperaturze 25°C i 100 kPa, ciśnienie izolacyjne w temperaturze 20°C i 100 kPa, ciśnienie izolacyjne w temperaturze 0°C i 100 kPa

Temperatura pracy:-10 do +50 ºC

Wilgotność robocza:0-100%, bez kondensacji

Maksymalne ciśnienie robocze:1 MPa ciśnienie

Standardowe ciśnienie:1,2 MPa ciśnienie

Opcje średniego ciśnienia:2 MPa

Wejście cyfroweSygnały wyjściowe: RS232, RS485, Modbus, Profibus*

Wejście analogoweSygnał wyjściowy: 0-5Vdc, 1-5Vdc, 0-10Vdc, 4-20mA

Napięcie zasilania:7-30 Vdc (15-30 Vdc w przypadku wyjścia 4-20 mA)

Prąd zasilania:250 mA do 750 mA

Połączenie elektryczne:8-pin Mini-DIN, DB9, DB15, 6-pin złącza przemysłowe

Materiał:Stal nierdzewna 302, Viton、 Silikon RTV, nylon wzmocniony szkłem, aluminium

mosiądz,430FR Stal nierdzewna, krzem, szkło

Poziom ochrony:IP40

* W przypadku Profibusa nie ma sygnału analogowego, wyświetlacza, napięcia zasilania i

Prąd zasilania skonsultuj się z nami

Opcje i akcesoria：

Wydajność standardowa
Wielofunkcyjny wyświetlacz cyfrowy
Wyświetlanie wielu parametrów pomiarowych: przepływu masy, przepływu objętości, temperatury i ciśnienia
Utrata niskiego ciśnienia
Bez konieczności podgrzewania
Uszczelnienie Viton
8-pin mini-DIN interfejs sygnału elektrycznego
Standardowy okrągły interfejs zasilania
Wieloponktowe wyjście cyfrowe RS-232
Wieloponktowe wejście cyfrowe RS-232
Opcjonalne wyjście sygnału analogowego 0-5Vdc, 0-10Vdc lub 1-5Vdc
Opcjonalne wejście sygnału analogowego 0-5Vdc, 0-10Vdc, 1-5Vdc lub 4-20mA
RegulowalnyAlgorytm PID
Wbudowany30 gazów do wyboru
Regulowany zakres 200:1
Złącze NPT
Można kontrolować zDowolny przepływ w pełnym zakresie od 0,5 SCCM do 3000 SLPM
Warunkowa gwarancja dożywotnia
Wydajność opcjonalna
Wysoka precyzja
Akumulator
6-pin, DB9 lub DB15 interfejs sygnału elektrycznego
Wyjście sygnału cyfrowego ProfiBUS
Wyjście sygnału cyfrowego RS-485
Wyjście sygnału analogowego 4-20mA
Drugie wyjście sygnału analogowego
TFT podświetlony kolorowy wyświetlacz
Zdalny wyświetlacz
ZdalneTFT podświetlony kolorowy wyświetlacz
Powłoka izolacyjna akrylowa
Uszczelnienie EPDM
Ciało NeSSI
Czyszczenie tlenu
Opakowanie elektroniczne zdalne dla środowisk wysokiej temperatury
Złącze SAE
Złącza VCR, VCO
Alarm 5VDC, 12VDC, 24VDC (zbyt wysoki lub zbyt niski)
Dwukierunkowy przepływ
Dodatkowe punkty docelowe
Mieszanie gazów (maksymalnie)4 rodzaje)
Dostosowanie zakresu przepływu
Zawór ze stali nierdzewnej
Zawór niskiego ciśnienia o wysokim przepływie
Opcje zabezpieczenia przed wybuchem
Zintegrowane sterowanie potencjometrem

Zastosowania i przypadki：

• Uniwersytet/Instytut
• Monitorowanie środowiska
Przemysł próżniowy i powłoki
● Piece przemysłowe
• Półprzewodniki
• Produkcja samochodów
• Fotowoltatyczne
• Komórki paliwowe
• Pomiar
Pomiar gazów procesowych
