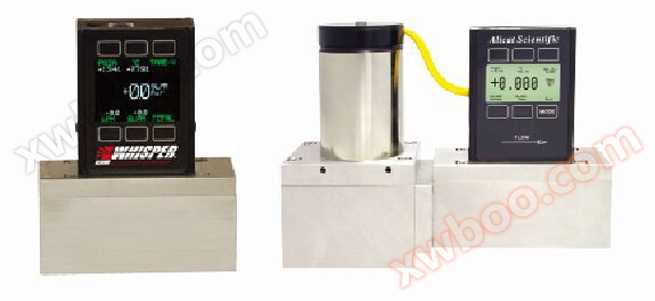

Stanów ZjednoczonychRegulatory przepływu masy niskiego ciśnienia z serii ALICAT 21W wykorzystują opatentowaną technologię wewnętrznej kompensacji różnicy ciśnienia warstwowego, dzięki czemu gaz utrzymuje ruch warstwowy w dużym zakresie przepływu. Wbudowany czujnik ciśnienia absolutnego i temperatury w pełni kompensuje różnicę pomiędzy przepływem objętościowym a przepływem masowym spowodowanym ciśnieniem i temperaturą oraz poprawia standardowe warunki pracy użytkownika. Wszystkie kontrolery przepływu masy Alicat posiadają certyfikat kalibracji NIST.
Cyfrowe kontrolery przepływu masy z serii 21W firmy Alicat mają bardzo niskie straty ciśnienia, minimalne do 360 Pa w pełnym zakresie. Seria 21W może być stosowana do szybkiego i precyzyjnego pomiaru przepływu masy, przepływu objętości, ciśnienia i temperatury gazu procesowego i nadaje się do wielu zastosowań kontroli przepływu, zwłaszcza w zastosowaniach wymagających niskich strat ciśnienia.

Cechy produktu：
• Produkty cyfrowe
Wyświetlacz wieloparametrowy i wyjście: temperatura, ciśnienie, przepływ itp.
Kontrola wieloparametrowa: przepływ masy, przepływ objętości i ciśnienie
Wysoka dokładność: lepsza niż 0,5%
Wysoki stosunek 200:1
Ultraniska strata ciśnienia 360 Pa
Szybki czas reakcji zaworu zaledwie 100ms
Wbudowane 98 gazów
Mieszanki gazów (maksymalnie 5 składników) można kalibrować w miejscu i przechowywać 20 mieszanek gazów

Parametry techniczne：

Wymagania medialne: gaz niekorozyjny, czysty i suchy

Rodzaj mediów: Wbudowany98 gazów, patrz tabelę zgodności gazowej w „Pobierz profil produktu”

Wszystkie gazy wbudowane w jednym urządzeniu, użytkownik może wybrać je na miejscu

Zasięg: od0-0.5SCCM do 0-500SLPM (zapytaj o szczegóły)

Wskaźnik wielkości:200:1

Maksymalny ruch wyświetlania:102,4%FS

Wyświetlacz: z przyciskiem, standardowyWyświetlacz LCD, opcjonalny kolorowy wyświetlacz TFT

Sposób wyświetlania: jednoczesne wyświetlanie przepływu masy, przepływu objętości, ciśnienia, temperatury

Dokładność:± (0,8% RD + 0,2% FS), odczyty RD FS - pełny zakres

Wysoka dokładność:± (0,4% RD + 0,2% FS), opcjonalnie

Tylko w zakresieWyposażenie 5SCCM-500SLPM

Powtarzalność:± 0,2% FS

Zerowe przesunięciePełny zasięg: 0,02% FS / ºC / Atm

Czas odpowiedzi:100ms (regulowany) Czas podgrzewania: <>

Określenie warunków pracy:Ciśnienie izolacyjne w temperaturze 25°C i 100 kPa, ciśnienie izolacyjne w temperaturze 20°C i 100 kPa, ciśnienie izolacyjne w temperaturze 0°C i 100 kPa

Temperatura pracy:-10 do +50 ºC

Wilgotność robocza:0-100%, bez kondensacji

Maksymalne ciśnienie robocze:Ciśnienie 0,3 MPa

Standardowe ciśnienie:1,2 MPa ciśnienie

Opcje średniego ciśnienia:2 MPa

Wejście cyfroweSygnał wyjściowy: RS232 lub RS485 lub Modbus lub Profibus*

Wejście analogoweSygnał wyjściowy: 0-5Vdc lub 1-5Vdc lub 0-10Vdc lub 4-20mA

Opcjonalne drugie wyjście analogowe: przepływ masy lub przepływ objętości lub ciśnienie lub temperatura

Napięcie zasilania:7-30 Vdc (15-30 Vdc w przypadku wyjścia 4-20 MA)

Prąd zasilania:250 mA do 750 mA

Połączenie elektryczne:8-pin Mini-DIN lub DB9 lub DB15 lub 6-pin złącza przemysłowe

Materiał:Stal nierdzewna 302, Viton、 Silikon RTV, nylon wzmocniony szkłem, aluminium

mosiądz,430FR ze stali nierdzewnej, krzemu, szkła, 416 ze stali nierdzewnej

Sposób instalacji: nie wymaga lokalizacjiOchrona: IP40

* W przypadku Profibusa nie ma sygnału analogowego, wyświetlacza, napięcia zasilania i

Prąd zasilania skonsultuj się z nami

Zastosowania i przypadki：

• Wykrywanie pojemników niskotemperaturowych
• Uniwersytet/Instytut
• Wykrywanie wycieków
• Monitorowanie środowiska
• Produkcja samochodów
Pomiar gazów procesowych
